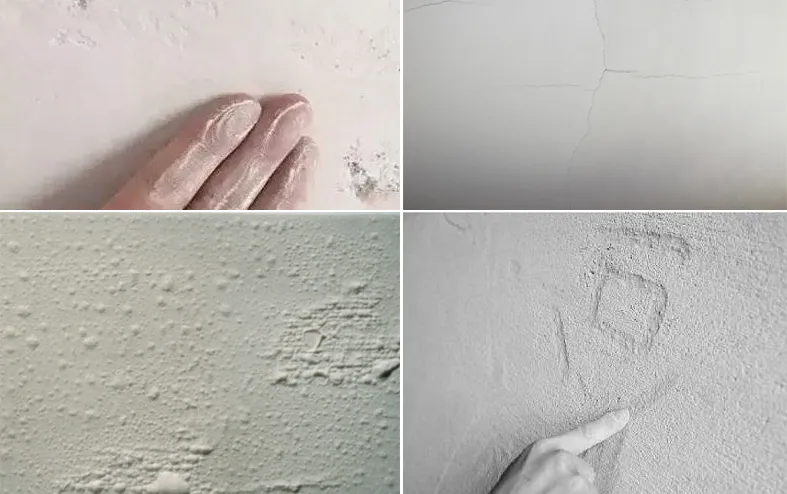

不少人觉得装修的较佳时宜在夏季，因为夏季温度高，施工干的速度快，但是不注意的话也会出现不同程度的“病患”。例如：墙面粉化，起泡、开裂、强度降低，吸水快，薄刮脱粉，因此夏季墙面施工一定要注意细节上的处理，保证施工质量。三伏天天气炎热潮湿，腻子粉施工不当会出现哪些现象，要怎样解决呢？优力帮一一为大家解答。

干的快

现象：

腻子粉料在桶里调配时干的很快，难施工，批刮后失水快，不能正常收压或施工后干燥过快。

原因：

施工环境气温太高，湿度太低、通风太强及阳光直晒，腻子中的复合材料反应加速。

解决方案：

预防为主，注意施工环境，避免在高温时段、阳光直晒时段施工，控制施工场地通风强度。当基面出现太过干燥、吸水快的情况时建议刷涂优力帮墙面加固剂或者预先湿润基面(但不能有明水)再施工。

批刮翻卷、卷皮

现象：

腻子在批刮、收压时出现翘起或呈鳞片现象。

原因：

基面太干燥或施工现场温度太高。

解决方案：

基层太干燥时应保湿施工，避开中午这种高温时段施工。而针对批刮已翻皮的腻子应该铲除腻子，涂刷封闭材料后重新批刮

起泡

现象：

腻子批刮时产生气泡或者批刮过后表面起泡。

原因：

夏季气温高，基层过于干燥致使腻子快干，从而产生气泡，或者腻子中水分膨胀不被吸收，导致腻子产生气泡。

解决方案：

腻子调配时应按要求充分搅拌，在适宜温度范围施工。如若批刮时腻子有气泡可在表干时反复收压,消除气泡，打磨后的气孔待上过底漆后用底漆腻子填补。

掉粉、脱层

现象：

施工完成及干透后，用手触摸有掉粉现象，严重的甚至出现前后两道腻子之间或腻子与基底之间相互剥离。

原因：

腻子在高温干燥时施工，水分挥发快，没有足够水分进行固化，因而容易脱粉。而底层腻子疏松粉化严重，面层腻子太硬，干燥太快会造成脱层。另外,外墙腻子被雨水冲刷后，粘结剂流失，重批后也容易脱层。

解决方案：

高温、干燥强风天气施工，最好将基面润湿无明水后再进行腻子施工。施工时要收压密实，适度掌握干燥时间。处理起来具体情况具体分析：

①内墙耐水腻子涂过封闭底漆后，强度会增加，一般无需另行处理。

②外墙腻子应严格执行保湿施工，避免阳光直射施工，面层腻子表干后及时适度打磨并充分淋水2次以上。

③压光腻子表面应再薄批腻子一道，并及时进行压光处理。

开裂

现象：

腻子层产生裂缝，开裂分为有规则线状裂、“T型裂”、“网状裂”、大的龟裂、不规则较短线状裂、局部小龟裂、阴角裂同时有较多垂直短线裂等。

原因：

单遍批刮太厚，干燥太快，表干里不干，当然裂纹有多种，主要有以下几种：

①有规则线状裂主要是接缝处开裂；

②“T型裂”及“网状裂”主要是基层开裂；

③大的龟裂及不规则较短线状裂主要是腻子批刮太厚的干裂；

④局部小龟裂主要是局部快干裂；

⑤阴角裂同时有较多垂直短线裂主要是基层太松或修角腻子太硬、太厚，干裂；

⑥腻子小龟裂、干裂且偏松主要是腻子质量原因，要注意产品质量及调配情况。

解决方案：

结构松动要待结构稳定后施工；水泥砂浆开裂或接缝开裂应预先仔细做好接缝处理再批刮腻子；腻子严重开裂需铲除后重批；快干裂一般不影响后续施工。

夏季外墙腻子粉、粉刷石膏水分不足导致现象及预防解决方案

1. 注意施工环境温度及固化温度：

夏季高温，水分挥发速度快，高温导致材料水化水分不充足，容易造成脱粉、开裂、强度不高等现象。

建议尽量早晚施工，避免阳光直射

下施工。

2. 注意基层吸水量：

夏季高温干燥环境下，基层过热、吸水量过大，造成基层抢水，拔干，容易造成起泡、开裂、粉化、强度降低的情况。

建议施工前，提前2小时用清水润湿基

层墙体，避免墙体过热吸水过大，致

使材料水化不良。

3. 注意批刮厚度：

夏季暴晒，温度过高，不仅基层易干，吸水快，高温也会加速材料中水分的蒸发速度，批刮越薄水分挥发越快，出现薄刮脱粉、强度不高的现象。

建议施水养护1至2次，补充水分促进水

化，提高强度。

Tips:

外墙腻子不宜与粉刷石膏进行底面搭配使用，否则容易导致开裂、脱层现象。

原因分析：外墙腻子多为水泥基或灰钙基碱性腻子，粉刷石膏为石膏基中性腻子粉，二者搭配使用，会发生化学反应，降低接触面的粘结强度，导致开裂脱层现象。
